Категории надежности электроснабжения. Где, когда и зачем

sh: 1: —format=html: not found

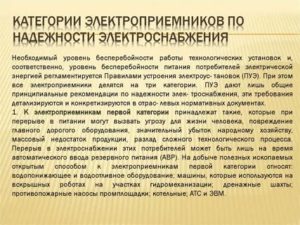

Надежность электроснабжения – способность электрической системы обеспечивать присоединенных к ней потребителей электрической энергией заданного качества в любой интервал времени. При этом понятие надежности включает в себя как бесперебойность снабжения потребителей электроэнергией, так и ее качество – стабильность частоты и напряжения.

Нарушения надежности, т. е. перерывы электроснабжения, в зависимости от вида потребителей приводят к различным нежелательным последствиям, и поэтому повышение надежности электроснабжения всегда было одной из центральных задач практической электротехники.

1 категория надежности энергоснабжения

Потребители 1 категории надёжности электроснабжения — это электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения (п. 1.2.18 ПЭУ)

Для потребителей с 1 категорией надежнсоти электроснабжения необходимо осуществить энергоснабжение от двух источников питания. При этом источники питания должны быть независимые. Такая схема энергоснабжения применяется для снижения рисков аварийного отключения электроэнергии для электроприемников 1 категории надежности электроснабжения.

При аварии на одном источнике питание, электроснабжение потребителя будет осуществляться по второму источнику (второму вводу).

При этом для электроприемников 1 категории надежности допускается прекращение подачи электроэнергии при отключении одного источника питания только на время не превышающее автоматический переход на энергоснабжение потребителя по второму источнику питания.

Также среди потребителей 1 категории надежности электроснабжения выделяют отдельно особую группу. Электроприемники особой группы первой категории характеризуются тем, что их бесперебойная работа необходима для безаварийной остановки производства, предотвращения пожаров и других ЧС.

При этом, энергоснабжение особой группы должно осуществляться от третьего независимого источника питания, который может быть дизельным генератором, подключением к аккумуляторным батареям.

В случае отсутствия резервного питания электроприемников особой группы, допускается использование технологического резервирования и плавной остановки производственного процесса.

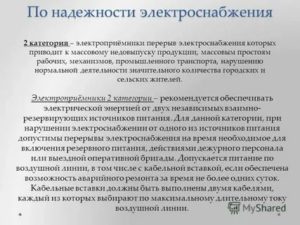

2 категория надежности электроснабжения

В соответствии с ПЭУ ко второй категории надёжности электроснабжения потребителей относят те электроприемники, перерыв в работе которых может привести к значительному снижению отпуска производимых потребителем товаров, имеющим место в связи с этим незанятостью персонала, простоем производственного оборудования или же может сказаться на нормальной жизнедеятельности большого количества граждан.

Также как для первой категории, для второй категории надежности необходимо резервирование источников питания. Т.е.

энергоснабжение электроприемников 2 категории надежности электроснабжения необходимо осуществлять от двух независимых источников питания.

При нарушении энергоснабжения от одного источника питания, допустимо временное отсутствие энергоснабжения на время переключения на резервный источник оперативным персоналом потребителя или же выездной бригадой электросетей.

3 категория надежности электроснабжения

К третьей категории надежности электроснабжения относят все те электроприемники, которые не вошли в 1 или 2 группу. К третьей категории надежности могут относиться магазины, небольшие производственные помещения, офисные здания и т.д. Срок на которой может быть прекращено энергоснабжение потребителей 3 категории надежности — не более 24 часов подряд и не более 72 часов за год суммарно.

Стоит отметить, что любой потребитель вправе из 3 категории надежности перейти во 2 или 1 при наличии такой необходимости. Однако для этого, ему необходимо подать заявку на технологическое присоединение в которой указать, что планирует изменить категорию надежности.

В этом случае, потребитель должен оплатить стоимость технологического присоединения в адрес сетевой компании как для нового (аналогичного существующему) технологического присоединения к электросетям к ближайшему свободному истонику питания для 3 категории надежности.

Печать

Подпишитесь на рассылку новостей

Подпишитесь на мой канал в

Печать

Не все знают, что в условиях особого противопожарного режима, который сегодня действует на территории всей Ростовской области, разведение костров на природе строго запрещено и может обернуться серьёзными штрафами.

18 апреля 2020 года сотрудники отдела надзорной деятельности и профилактической  работы по г.

Ростову-на-Дону провели плановый профилактический рейд на территории Советского района, а именно в соловьиной роще, что располагается в районе Змиевской балки.

На профилактическом рейде присутствовали и сотрудники полиции, которые проверяли, как соблюдается режим самоизоляции гражданами.

Печать

Росстандарт зарегистрировал СП 1.13130 «Эвакуационные пути и выходы».

Настоящий свод правил разработан в соответствии со статьей 89 Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Он является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования к эвакуационным путям и выходам из зданий, сооружений и строений.

www.ru-bezh.ru

Источник: https://gpnrostov.ru/01pusk/?p=7465&print=print

Категории электроснабжения потребителей по ПУЭ / en-res.ru

Согласно ПУЭ все потребители электрической энергии условно разделяют на три категории (группы), в зависимости от их важности.

В данном случае идет речь о том, насколько надежным должно быть энергоснабжение потребителя с учетом всех возможных факторов.

Приведем характеристики каждой из категорий электроснабжения потребителей и соответствующие требования относительно надежности их питания.

Первая категория электроснабжения потребителей

К первой категории электроснабжения относятся наиболее важные потребители, перерыв в электроснабжении которых может привести к несчастным случаям, крупным авариям, нанесению большого материального ущерба по причине выхода из строя целых комплексов оборудования, взаимосвязанных систем. К таким потребителям относятся:

• горнодобывающая, химическая промышленность и др. опасные производства;
• важные объекты здравоохранения (реанимационные отделения, крупные диспансеры, родильные отделения и пр.) и других государственных учреждений;
• котельные, насосные станции первой категории, перерыв в электроснабжении которых приводит к выходу из строя городских систем жизнеобеспечения;
• тяговые подстанции городского электрифицированного транспорта;
• установки связи, диспетчерские пункты городских систем, серверные помещения;
• лифты, устройства пожарной сигнализации, противопожарные устройства, охранная сигнализация крупных зданий с большим количеством находящихся в них людей.

Потребители данной категории должны питаться от двух независимых источников питания – двух линий электропередач, питающихся от отдельных силовых трансформаторов.

Наиболее опасные потребители могут иметь третий независимый источник питания для большей надежности.

Перерыв в электроснабжении потребителей первой категории разрешается только лишь на время автоматического включения резервного источника питания.

В зависимости от мощности потребителя, в качестве резервного источника электроснабжения может выступать линия электрической сети, аккумуляторная батарея либо дизельный генератор.

ПУЭ определяет независимый источник питания как источник, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом источнике питания. К числу независимых источников питания относятся две секции или системы шин одной или двух электротстанций или подстанций при одновременном соблюдении следующих двух условий:

• каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания,
• секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной роботы одной из секций (систем) шин.

Особая группа категории электроснабжения – выделяется из состава электроприемников первой категории, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

  Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.


В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т.п.

Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.

Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

Вторая категория электроснабжения потребителей

Ко второй категории снабжения относятся потребители, при отключении питания которых, останавливается работа важных городских систем, на производстве возникает массовый брак продукции, есть риск выхода из строя крупных взаимосвязанных систем, циклов производства.

Помимо предприятий, ко второй категории электроснабжения относятся:

• детские заведения;
• медицинские учреждения и аптечные пункты;
• городские учреждения, учебные заведения, крупные торговые центры, спортивные сооружения, в которых может быть большое скопление людей;
• все котельные и насосные станции, кроме тех, которые относятся к первой категории.

Вторая категория электроснабжения предусматривает питание потребителей от двух независимых источников. При этом допускается перерыв в электроснабжении на время, в течение которого обслуживающий электротехнический персонал прибудет на объект и выполнит необходимые оперативные переключения.

Третья категория электроснабжения потребителей

Третья категория электроснабжения потребителей включает в себя всех оставшихся потребителей, которые не вошли в первые две категории. Обычно это небольшие населенные пункты, городские учреждения, системы, перерыв в электроснабжении которых не влечет за собой последствий. Также к данной категории относят многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы.

Потребители третьей категории получают питание от одного источника питания. Перерыв в электроснабжении потребителей данной категории, как правило, не более суток – на время выполнения аварийно-восстановительных работ.

При разделении потребителей на категории учитывается множество факторов, оцениваются возможные риски, выбираются наиболее надежные и оптимальные варианты.

Максимальное допустимое число часов отключения в год и сроки восстановления энергоснабжения

Вопросы электрообеспечения, включая надежность электроснабжения, определяются в договоре потребителя с субъектом электроэнергетики. В договоре устанавливают допустимое число часов отключения в год и сроки восстановления электроснабжения (это фактически допустимая продолжительность перерыва питания по ПУЭ).

Для I и II категорий надежности допустимое число часов отключения в год и сроки восстановления энергоснабжения определяются сторонами в зависимости от конкретных параметров схемы электроснабжения, наличия резервных источников питания и особенностей технологического процесса потребителя, но не могут быть более соответствующих величин, предусмотренных для IIIкатегории надежности, для которой допустимое число часов отключения в год составляет 72 ч (но не более 24 ч подряд, включая срок восстановления энергоснабжения).

Что дает разделение потребителей на категории

Разделение потребителей на категории в первую очередь позволяет правильно спроектировать тот или иной участок электросети, связать его с объединенной энергосистемой.

Основная цель – построить максимально эффективную сеть, которая с одной стороны должна осуществлять в полной мере потребности в электроснабжение всех потребителей, удовлетворять требованиям по надежности электроснабжения, а с другой стороны быть максимально упрощенной с целью оптимизации средств на обслуживание и ремонт сетей.

В процессе эксплуатации электрических сетей разделение потребителей на категории электроснабжения позволяет сохранить стабильность работы объединенной энергосистемы в случае возникновения дефицита мощности по причине отключения блока электростанции либо серьезной аварии в магистральных сетях. В данном случае работают автоматические устройства, отключающие от сети потребителей третьей категории, а при больших дефицитах мощности – второй категории.

Данные меры позволяют оставить в работе наиболее важных потребителей первой категории и избежать техногенных катастроф в масштабах регионов, гибели людей, аварий на отдельных объектах, материального ущерба.

В отечественных системах электроснабжения наиболее часто используется принцип горячего резерва: мощность трансформаторов ТП, ГПП (и пропускная способность всей цепи питания к ним) выбирается большей, чем этого требует поддержание нормального режима, для обеспеченна электроснабжения электроприемников I и II категории в послеаварийном режиме, когда одна цепь питания отказывает в результате аварии (или отключается планово).

Холодный резерв, как правило, не используется (хотя более выгоден по суммарной пропускной способности), ток как предусматривает автоматическое включение под нагрузку элементов сети без предварительных испытании.

По теме

Правила устройства электроустановок (ПУЭ) актуальная версия на 2020 год

Популярные товары

Шины медные плетеные

Шины изолированные гибкие и твердые

Шинодержатели

Изоляторы

Индикаторы наличия напряжения

Источник: https://en-res.ru/stati/pue-kategorii-elektrosnabzheniya-potrebitelej.html

Категория надёжности электроснабжения потребителей — 1, 2, 3 категории

Существует ПУЭ (правила устройства электроустановок), где можно определиться с классификацией электропотребителей и познакомиться с условным их разделением по надёжности.

Если рассматривать многоэтажный дом и больницу, то надёжность второй, должна быть выше.

Так как здесь ведётся подключение реанимаций и операционных помещений к питающему устройству, следовательно, аварийное выключение может привести к потере человеческой жизни или её угрозе.

Если рассматривать химическое предприятие, то здесь отключение от электроэнергии повлечёт за собой взрыв, жертвы и нанесён будет материальный ущерб, отсюда этот объект является важным и требует надёжного электроснабжения.

Все объекты тщательно изучаются, и им присваиваются категории надёжности.

Какие категории выделяют:

• Первая. Эту группу называют ещё очень важной. Так как здесь отсутствие питания ведёт к необратимым процессам, а, главное, создаёт опасность человеческой жизни, государства и может создаваться аварийная ситуация, которая выльется в большой материальный ущерб. Поэтому здесь включается бесперебойное питание от двух независимых источников, когда автоматическое переключение с одной шины на другую ведётся в считаные доли секунд. Также в первой группе для того чтобы увеличить надёжность предусматривают третий источник, например, аккумуляторные батареи, автономные мини-электростанции и т. д. Этот источник предназначается для особой группы. Ими может питаться и второй энергоноситель.
• Вторая. Аварийное отключение питания может привести к массовому браку, нарушению технического процесса, жизнедеятельности людей. Здесь также используются два независимых и взаимозаменяемых источника. Этой группой пользуется значительное число электропотребителей.
• Третья. Те потребители, что не входят к первым двум категориям, относятся в 3 группу. Здесь используется один источник электроснабжения, только обязательным условием является остановка питания не более одних суток. Источником может быть одно трансформаторное КТП и в один год допускается 72 часа отключений.

Чем важнее категория, тем выше её стоимость, так как ведёт к установке дополнительного оборудования, отсюда будет и общая система электропотребления достаточно сложная.

Требования к источникам электроснабжения

Электроприёмники каждой категории согласно правилам установки имеют определённые требования.

• В 1 группе элктроприёмников обязательно питание подключается от независимых блоков питания. А если речь идёт об особой группе приёмников, то здесь дополнительно предусматривается третий независимый взаимно резервирующий электрический блок. Таким образом, обеспечивается бесперебойное и надёжное электрическое питание. Так как сбои в электропитании могут привести к человеческим жертвам, материальному ущербу, нарушению технического процессу, сбою работы телевидения и т. д.
• Во второй группе электроприёмников также идёт обеспечение от двух независимых источников. С той лишь разницей, что здесь допускается некоторое количество времени для подключения резервного источника, тогда как в первой категории переключение ведётся автоматически. Резервное питание может подключаться выездной оперативной бригадой или дежурным персоналом. Перерыв питания в этой группе может привести к простою рабочих и электрооборудованию, остановке выпуска продукции.
• В электоприёмниках третьей группы питание ведётся одним источником и перерыв в питании не может быть более 24 часов.

Категории надёжности электроснабжения здания/объекта

Существует таблица, где отображается категория надёжности жилых домов, общежитий, учрежденческих зданий и объектов:

• Жилой дом, где есть наличие электроплит, относят ко 2 группе.
• Дом, в котором 8 квартир и имеются электроплиты – 3-я группа.
• Садовые участки – 3.
• Помещение с противопожарным оборудованием – 1.
• Общежитие, где проживают больше 50 человек – 2. Меньше 50–3.
• Индивидуально тепловой пункт и ЦТП – 1.
• Здания, где работают больше 2 тысяч человек – 1.
• Высотные здания больше 16 этажей – 1.
• Санаторные здания и дома отдыха – 1.
• Госстрах и финансовые учреждения с наличием охранной сигнализации и противопожарных устройств – 1.
• Библиотеки с охранным обустройством – 1.
• Библиотеки, где хранятся одна тыс. экземпляров книг – 2.
• Сохранность экземпляров книг до 100 единиц – 3.
• Дошкольные и школьные учреждения с охранным оборудованием – 1.
• Гостиницы с охранным и противопожарным обустройством – 1.
• Столовые, кафе и другие помещения для приёма пищи – 1.
• Здания бытового обслуживания (парикмахерские, где больше 15 человек, ателье, когда 50 людей и химчистки с производительностью в 500 кг) – 2.
• Музеи федерального, краевого и республиканского значения – 1.
• Медицинские здания с интенсивной терапией, операционной, палатой недоношенных детей – 1.
• Временные объекты – 3.

Здание, которое имеет 3 группу и питание происходит по одной линии, следует охранное и пожарное оборудование подключать к автономным источникам.

Силовые электроприёмники и освещение подключаются от трансформаторов.

Трансформаторные подстанции используются для общественных зданий встроенные или пристроенные.

Жилое здание может питаться от пристроенных подстанций только в том случае, если они наполнены жидким диэлектриком.

Использование ТП в жилом корпусе и школьном заведении запрещено.

Размещать ТП следует таким образом, чтобы была возможность круглосуточного доступа для организаций и персонала, которые занимаются обслуживанием.

Схемы (описание)

Обязательным условием приёмников первой группы являются независимые источники питания. И в случае нарушения электропитания, автоматически идёт его восстановление от резервного электроснабжения. Электричество независимых источников ведётся с различных подстанций или с одной. При этом должны, соблюдены некоторые условия:

• Шины или секции подключаются от независимых источников;
• Соединения между шинами или секциями не должно быть. Отключение происходит автоматически в аварийной ситуации.

Резервным источником питания могут служить аккумуляторные батареи, приборы бесперебойного питания, местные электростанции.

Рис.1

На рисунке 1 показана радиальная схема потребителей 1 категории. Во время аварийного выключения электроэнергии на одной из секций произойдёт автоматическое включение выключателя на шине.

Со второй категорией потребителей при нарушении целостности электрической цепи возможна некоторая задержка питания, пока не включится резервное электрическое устройство.

Рис.2

Вторая схема рис.2 отображает потребителей 2 категории. Также можно использовать и для 1 группы.

Рис.3

На рис 3 изображена схема потребителей 3 категории. Используя аварийный источник, схему можно использовать для потребителей 1 категории.

Кто и как определяет

Критериями выбора категорий в электроснабжении являются численность людей.

Рассматривается, прежде всего, их безопасность и уровень материального ущерба, если произойдёт отключение электропитания.

Для таких целей проектировщиками разработан классификатор различных видов электроснабжения. В нём указываются типы зданий, объектов, стоит только выбрать нужное строение с определённой категорией.

В производственных зданиях, чтобы определить нужную группу электропитания участвуют технологи и используются документ СП 31–110–2003 и ПУЭ (правила устройства электроустановок). Всё зависит от опасности и возможного материального ущерба.

Чем она ниже, следовательно, и категория будет ниже и наоборот. Например, объекту, связанному с пожаром всегда присваивается первая категория.

Иногда категория здания и электроснабжения не совпадают.

Такое случается в тепловых пунктах, и в технических условиях прописывается разрешённая мощность индивидуально для каждой группы электроснабжения.

Загрузка…

Источник: https://hqsignal.ru/defence/s/kategoriya-nadyozhnosti.html

Что такое категории надежности электроснабжения?

Многих интересует вопрос, почему для одних потребителей электрической энергии подтягиваются отдельные линии электроснабжения, создаются схемы автоматического ввода резерва, а остальные могут находиться без электроснабжения в течении суток, а иногда и более. Применение какой-либо схемы питания зависит от категории надежности снабжения потребителя, либо группы потребителей. Они делятся на три группы – первую, вторую и третью.

Первая категория надежности электроснабжения

Данная группа не допускает перерыва в электроснабжении. Перерыв подачи электрической энергии к объекту может привести к очень тяжелым последствиям, таким как:

• Опасность для жизни и здоровья людей;
• Массовый брак продукции;
• Дорогостоящее оборудование может выйти из строя;
• Сложные технологического процесса нарушаются;
• Нарушение нормального функционирования объектов коммунального хозяйства;

Наиболее существенный вес данной категории в промышленности, где остановка работы, например таких устройств, как вентилятор главного проветривания шахты приводит к остановке шахты и эвакуации всех людей из нее, что является срывом технологического процесса ставящим под угрозу жизнь и здоровье людей, а также приводят к массовому недоотпуску продукции и угрозе взрыва в шахте.

Наибольшая составляющая потребителей первой категории электроснабжения приходит на химическую и металлургическую промышленности, в остальных отраслях удельный вес данной нагрузки гораздо ниже.

На металлургических комбинатах, которые имеют не полный цикл производства металла (только коксохимические цеха или доменные и пр.), количество электроприемников 1-й категории может составлять порядка 70-80%, а с полным циклом 25-40%. На заводах производящих синтетический каучук приблизительно 70-80% полной нагрузки предприятия.

Из электроприемников 1-й категории можно выделить особую группу потребителей, бесперебойная подача электрической энергии к которым необходима для безаварийного останова производства, чтобы не допустить чрезвычайных происшествий (угрозы жизни и здоровью людей, повреждения дорогостоящего оборудования, пожаров, взрывов и других).

При проектировании электроснабжения потребителей данной группы необходимо тщательно исследовать специфику производства и технологию работы проектируемого объекта. Без необходимости не нужно завышать мощность для данной группы. Рассмотреть и сопоставить все возможные варианты. Также необходимо в обязательном порядке предусмотреть резервное питание для приемников данной группы.

Примерами таких  электроприемников могут быть:

При остановленном технологическом процессе насосы охлаждения доменных печей:

Также  к ним относят потребителей, перерыв в снабжении которых приводит к загрязнению окружающей среды опасными для жизни и здоровья людей веществами. В бытовом примере это системы канализации:
Вторая категория надежности электроснабжения

При перерыве питания потребителей данной группы может произойти:

• Массовые простои рабочих и техники;
• Массовый недоотпуск продукции предприятия;
• К остановке электротранспорта;

Для таких приемников тоже предусматривают резервное питание, но в отличии от электроприемников 1-й категории, могут допускаться перерывы в электроснабжении для ручного ввода резервного питания или для выезда ремонтной бригады для переключений в ручном режиме на подстанции, где нет постоянного дежурного персонала. Если автоматический ввод резерва (АВР) не несет за собой больших финансовых затрат, он может применяться и для потребителей 2-й категории.

Эта группа является самой многочисленной для всех отраслей промышленности. Она не однородна.

В данной группе может присутствовать  нагрузки которые ближе по своим технологическим требованиям к электроприемникам 1-ой категории, а некоторые ближе к 3-й категории.

К вопросам бесперебойности питания данной категории нужно подходить особо внимательно и не применять резервирование постоянно, как это требует первая категория электроснабжения.

Эти обстоятельства получили свое отражение в ПУЭ,  которые при определенных обстоятельствах допускают не создавать специального резервирования для потребителей 2-й категории. Уровень надежности питания определяют в основном с помощью технико-экономических расчетов исходя из минимальных затрат вызываемых при остановке производства.

Третья категория надежности электроснабжения

В данную группу вошли все остальные электроприемники, которые не попали ни в первую, ни во вторую категории. Для бытовых потребителей – это жилые кварталы, дома. Для промышленности –  цеха, где нет серийного производства изделий или вспомогательные цеха.

Данная группа допускает перерыв в электроснабжении на время необходимое для произведение ремонта (замены) электрооборудования, но не должно превышать больше 1 суток.

При проектировании электроснабжения данных устройств необходимо учесть способы прокладки кабелей, резервирование трансформатора (при замене трансформатора), чтобы выполнение ремонта прошли в сроки  указанные в ПУЭ.

Источник: https://elenergi.ru/chto-takoe-kategorii-nadezhnosti-elektrosnabzheniya-2.html

Категории надёжности электроснабжения

ПЕРВАЯ
ВТОРАЯ
ТРЕТЬЯ

Электрическая энергия представляет собой главный ресурс, необходимый для осуществления деятельности предприятий. Промышленное технологическое оборудование, применяемое в различных отраслях производства, имеет электрический привод.

Создание нормальных бытовых условий также невозможно без электричества.

Перерывы в обеспечении потребителей электрической энергии приводят к остановке деятельности предприятий и организаций различного профиля, прекращению работы транспортных средств на электрической тяге, неработоспособности систем регулирования движения автотранспорта, вызывающей коллапс на автодорогах.

Отключения электричества у потребителей бытового сектора вызывают дискомфорт населения, лишая его освещения, а нередко и возможности обогреть жильё и приготовить пищу.

Аварийное отключение электроприёмника может приводить к различным последствиям в зависимости от характера отключаемого объекта. Причём эти последствия могут быть несопоставимыми.

Например, отсутствие подачи электроэнергии, пусть даже достаточно длительное, в жилом секторе может вызвать дискомфорт или, в худшем случае, порчу продуктов в холодильнике.

Если же полностью исчезнет питание авиационного диспетчерского центра или операционного больничного отделения, это может привести к авиационным катастрофам и гибели людей на операционном столе.

Совершенно очевидно, что подходы к обеспечению надёжности снабжения потребителей электрической энергией должны быть увязаны с потенциальной опасностью, возникающей при их аварийном отключении.

Законодательством РФ в области энергетики определены градации электроприёмников по категориям надёжности электроснабжения. Категорийность объекта должна определяться ещё на стадии проектирования.

При этом принимаются во внимание:

• особенности технологических циклов данного производства;
• условия работы оборудования;
• наличие на производстве опасных факторов;
• прогнозирование ситуаций, которые могут возникнуть при перерыве электропитания конкретного потребителя.

Требования пуэ к электроснабжению потребителей различных категорий

Правила устройства электроустановок (ПУЭ) подразделяют все электроприёмники потребителей по признаку тяжести последствий перерывов в электропитании на 3 группы: 1, 2 и 3 категории надёжности электроснабжения.

Рассмотрим подробнее характеристики электроприёмников различных категорий обеспечения надёжности электроснабжения и технические требования ПУЭ, предъявляемые к организации их электропитания.

1 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

Первый уровень по категорийности, в соответствии с ПУЭ получают электроприёмники тех предприятий и организаций, перерыв в обеспечении которых электрической энергией влечёт за собой наиболее тяжёлые последствия. Первый категорийный уровень обеспечения электроэнергией условно делится на две группы потребителей.

К группе специально выделенных электроприёмников ПУЭ относит объекты, отключение электроэнергии на которых может иметь следующие последствия:

• возникновение ситуаций, представляющих опасность для жизни людей;
• нарушение технологических циклов, способных привести к взрывам или пожарам.

Обеспечение электропитания потребителей, относящихся к выделенной группе в составе электроприёмников первой категории надёжности электроснабжения, осуществляется по следующему принципу:

Для обеспечения питания таких электроприёмников по требованию ПУЭ должно быть предусмотрено 3 не связанных друг с другом источника.

Схема автоматики должна осуществлять обеспечение взаимного резервирования каждого из 3 источников.

Схемы подачи электрической энергии, предполагающие ручное включение резервного питания при отключении рабочего источника, для объектов первой категорийности по надёжности обеспечения электричеством не могут быть применены.

Для всех электроприёмников первого категорийного класса перерыв питания допускается только на время, необходимое для автоматического включения резервного источника.

Одним из 3 независимых источников может быть автономная электростанция, оборудованная автоматическим запуском при отключении рабочего питания. Допускается использование для обеспечения резерва агрегатов бесперебойного питания и аккумуляторных батарей.

Приоритеты линий электроснабжения в логике работы автоматических устройств определяются при проектировании системы автоматизации и зависят от технических и режимных особенностей питающих линий.

Обеспечение электроэнергией потребителей, имеющих первую категорийность, но не отнесённых к особо выделенной группе, осуществляется в соответствии с правилами ПУЭ двумя не связанными между собой источниками. Переключение питания должно осуществляться автоматически.

В качестве резерва может использоваться автономный электрогенератор с автоматическим запуском от системы контроля напряжения.

Отключение питания электроприёмников первого категорийного вида по надёжности, не относящихся к специально выделенной группе характеризуется следующими последствиями:

• причинение материального ущерба в результате остановки крупносерийных промышленных производств;
• нарушение сложных технологических цепочек, вызывающее продолжительный массовый останов промышленного оборудования;
• сбои в работе жизненно необходимых объектов коммунального хозяйства и городской инфраструктуры;
• массовая неработоспособность средств связи и телевизионного вещания.

В случаях, когда техническая возможность обеспечения требуемого уровня резервирования электропитания отсутствует, правила требуют на стадии проектирования производства предусмотреть технологическое резервирование.

Для этого должен быть пересмотрен весь технологический процесс. При необходимости устанавливаются дополнительные агрегаты для обеспечения безаварийного останова технологических цепочек.

2 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

В эту категорийную группу включены потребители, характеризующиеся следующими последствиями перерывов электроснабжения:

• недоотпуск продукции, носящий массовый характер;
• простой большого количества рабочей силы и производственных мощностей;
• нарушение нормальной жизнедеятельности большого числа людей.

Электроприёмники, отнесённые ко второй категории надёжности электроснабжения, в соответствии с правилами ПУЭ должны получать питание от двух независимых энергоисточников.

В отличие от потребителей первой категорийности, обеспечение резервирования электроснабжения объектов второй категории может осуществляться вручную. Это означает, что допускается перерыв подачи электроэнергии на время, необходимое дежурному персоналу электроустановок для выполнения необходимых переключений.

ПУЭ не запрещает применение в качестве резервного энергоисточника автономного электрогенератора, запуск которого осуществляется вручную.

3 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

Категорийность три в соответствии с формулировкой ПУЭ получают электроприёмники, не попавшие в первую и вторую категории. Сюда относятся предприятия и организации, остановка которых не представляет опасности и не затрагивает группы населения.

Это объекты городской инфраструктуры – пункты ремонта, предприятия бытового обслуживания и другие точки подобного типа. В данной категории находятся и бытовые потребители электрической энергии.

Правда, если речь идёт о небольшом их количестве, поскольку в соответствии с ПУЭ, опасность нарушения жизнедеятельности «большого числа городских и сельских жителей» является признаком электроприёмника второй категории надёжности обеспечения электроэнергией.

Объекты третьей категории надёжности электроснабжения ПУЭ допускает подключать к одному электроисточнику.

Необходимым для этого условием является возможность произвести требуемый ремонт и восстановить питание электроприёмника в течение 1 суток. Из этого положения ПУЭ следует, что в противном случае необходимо наличие второго энергоисточника.

Иногда приходится встречаться с заблуждениями, встречающимися даже у профессиональных электриков относительно того, как определить категорию надёжности электроснабжения потребителя. При этом ошибочно исходят из оценки построенной схемы электроснабжения функционирующего объекта.

То есть, категорию надёжности электроснабжения объекта пытаются определить по количеству линий электропередачи, осуществляющих его питание.

Дело в том, что теоретически любой частный домовладелец может иметь два или три резервируемых энергоисточника, что, однако не сделает электроснабжение его дома объектом первой категории.

Следует понимать, что критерием отнесения электроприёмника к одной из принятой правилами категории надёжности обеспечения объекта электроэнергией должна быть тяжесть последствий перерывов в подаче электричества.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Источник: https://eltechbook.ru/jelektrosnabzhenie_kategorii.html
