Потребители 3 категории электроснабжения время отключения

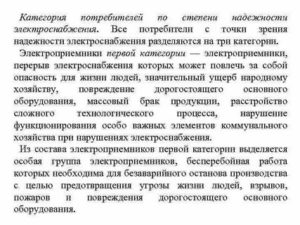

С целью упрощения формирования требования к надёжности электроснабжения отдельных потребителей выделяют три укрупнённых категории [1]. Категории электроприёмников по надёжности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

I категория

Электроприёмники первой категории — электроприёмники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприёмников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприёмники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприёмников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.

II категория

Электроприёмники второй категории — электроприёмники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприёмники второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.

Для электроприёмников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

III категория

Электроприёмники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий.

Для электроприёмников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

Примеры

  1. Наибольшая составляющая потребителей первой категории электроснабжения приходится на химическую и металлургическую промышленности, в остальных отраслях удельный вес данной нагрузки гораздо ниже.
    На металлургических комбинатах, которые имеют не полный цикл производства металла (только коксохимические цеха или доменные и пр.

    ), количество электроприёмников первой категории может составлять порядка 70-80%, а с полным циклом 25-40%. На заводах, производящих синтетический каучук, приблизительно 70-80% полной нагрузки предприятия.

    К особой группе электроприёмников в промышленности можно отнести например шахтные подъемные машины, обеспечивающие подъем людей из шахты при возникновении аварийных ситуаций или насосы охлаждения доменных печей при остановленном технологическом процессе. В бытовом секторе к данной категории могут быть отнесены системы канализаций.

  2. Группа электроприемников второй категории является самой многочисленной для всех отраслей промышленности. Она не однородна. В данной группе может присутствовать нагрузки которые ближе по своим технологическим требованиям к электроприемникам первой категории, а некоторые ближе к третьей категории.

    К вопросам бесперебойности питания данной категории нужно подходить особо внимательно и не применять резервирование постоянно, как это требует первая категория электроснабжения.

    Эти обстоятельства получили свое отражение в ПУЭ, которые при определенных обстоятельствах допускают не создавать специального резервирования для потребителей второй категории. Уровень надёжности питания определяют в основном с помощью технико-экономических расчётов исходя из минимальных затрат вызываемых при остановке производства.

  3. В группу электроприёмников третьей категории входят все остальные электроприемники, которые не попали ни в первую, ни во вторую категории. Для бытовых потребителей – это жилые кварталы, дома. Для промышленности – цеха, где нет серийного производства изделий или вспомогательные цеха.
  1. ↑ Глава 1.2. ПУЭ 7. Правила устройства электроустановок. Издание 7

Источник: https://powersystem.info/index.php?title=%D0%9A%D0%B0%D1%82%D0%B5%D0%B3%D0%BE%D1%80%D0%B8%D0%B8_%D0%BD%D0%B0%D0%B4%D0%B5%D0%B6%D0%BD%D0%BE%D1%81%D1%82%D0%B8_%D0%BF%D0%BE%D1%82%D1%80%D0%B5%D0%B1%D0%B8%D1%82%D0%B5%D0%BB%D0%B5%D0%B9

ПУЭ: обеспечение надежности электроснабжения

Потребители 3 категории электроснабжения время отключения

Хотя было время, когда люди жилы без электричества сегодня отсутствие тока в течение одного часа воспринимается нами как серьезное испытание, и в то же время даже дети знают о той разрушающей силе, которую несет в себе неконтролируемое электричество.

Поэтому человечество придумало целую систему позволяющую контролировать бесперебойность и безопасность электроснабжения.

Система разрабатывалась на протяжении всей истории развития энергетики, постоянно усовершенствовалась и дополнялась, и это не удивительно, данная отрасль одна из наиболее технологичных и постоянно меняющихся.

Сегодня в области энергоснабжения разработано ряд нормативных документов

  • ГОСТ Р 50571.17-2000 стандарты защиты от пожаров
  • ГОСТ Р 50571.18-2000 нормы защиты от перенапряжения электросетей
  • ГОСТ Р 50571.19-2000 стандарты защиты от грозовых разрядов
  • ГОСТ Р 50571.20-2000 нормы защиты от электромагнитного поля
  • СанПиН санитарные нормы и правила
  • ППЭН правила технической эксплуатации электроустановок потребителей
  • ПУЭ правила устройства электроустановок

Среди них есть документы имеющие уровень законодательных, а также подзаконных.

Правила устройства электроустановок, о которых пойдет речь, относятся к подзаконным и, используя их, следует также руководствоваться другими перечисленными стандартами.

Категории надёжности электроснабжения

ПЭУ,рассматриваемые здесь, числятся как седьмое издание, которые были изданы по частям в меру формирования, заключительные части вступили в силу с 01.11.2003 года и утверждены приказом Минэнерго России от 20 июня 2003г. N242.

Первые ПЭУ изданы в 1947-1949 годах.

Одним из важных моментов данного документа является наличие определения в нем категорий надёжности энергоснабжения и закрепление этого понятия.

Согласно Правил потребителем является единичный электроприёмник или группа таковых выполняющих единый технологический процесс или единые производственные цели электроприемником считается система механизмов, агрегатов и установок обеспечивающая преобразование электрической энергии в какой либо другой вид.

Требования электроприёмников потребителей к источникам энергоснабжения

Каждому потребителю хотелось бы иметь бесперебойное поступление электроэнергии, но сегодня это фактически невозможно, так как существует такое понятие как короткое замыкание, которое возникает при повреждении изоляции между фазами.

Пока наука не смогла придумать абсолютно надежного способа его избежать.

Система электроснабжения устроена так, что человек не сможет устранить эту либо другую поломку, это делается только с помощью релейных переключателей либо других механизмов и устройств.

При этом существует целый ряд потребителей,электроприёмники которых должны работать бесперебойно, чтобы обеспечить надлежащий уровень защиты населения, предупредить технологические катастрофы или же упредить недовыпуск товаров народного потребления.

Простой пример это выпечка хлеба – при нарушении энергоснабжения во время процесса выпечки население останется без хлеба, так как продукт будет испорчен. Для этого предприятия необходимо наличие беспрерывного поступления электричества. Это важно для многих сфер повседневной жизни общества.
Для устройства бесперебойного поступления тока используют два или даже три автономных источника.

Вторым таким источником, на случай аварийной ситуации, могут быть передвижные электростанции с двигателями внутреннего сгорания разной мощности, либо аккумуляторные батареи, мощность которых позволит получить необходимое количество электричества в случае необходимости.

Ныне действующие ПЭУ седьмого издания регламентируют бесперебойную работу электроустановок посредством выделения категорий надёжности электроснабжения.

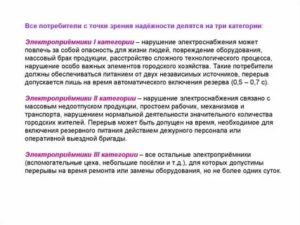

Правилами устройства электроустановок выделяют три категории надёжности электроснабжения:

  • первая категория, которая имеет отдельную первую группу, предполагает наличие двух независимых друг от друга источников электроснабжения, а первая группа предполагает три источника. Здесь необходимо обеспечить бесперебойное поступление тока постоянно.
  • вторая категория предполагает наличие двух источников, прерывание поступление тока не должно превышать 30 минут
  • третья категория, все те, кто не относиться к 1-й и 2-й категориям.

Первая категория надёжности электроснабжения

К І категории относятся потребители, остановка технологического процесса которых может повлечь за собой

  • угрозу для жизни людей, либо для их здоровья
  • стать причиной технологической катастрофы
  • повлечь существенные потери в производственной сфере, недовыпуск товаров народного потребления первой необходимости

На практике это может выглядеть так: при остановке вагонетки сталелитейного завода из-за отсутствия тока могут пострадать люди, находящиеся рядом или при разгерметизации цистерны – произойдет утечка азота, что станет причиной экологической катастрофы.

В этих и многих других случаях необходимо обеспечить непрерывное поступление тока, независимо от проблем системы электроснабжения.

Первая группа І категории предусматривает наличие трех независимых или автономных источников тока, которые позволят восстановить электроснабжение за 2 -10 секунд, чем обеспечат защиту от возможных пагубных последствий.

Сама же І категория предусматривает наличие двух независимых источников, позволяющих обеспечить надлежащие бесперебойное поступление тока.

Фактически перебой электроснабжения при І категории безопасности не ощутим для технологического процесса и незаметен для обычного человека.

Вторая категория надёжности электроснабжения

Потребители, имеющие два независимых источника снабжения, относятся ко ІІ категории надёжности.

При прерывании поступления тока из одного источника, происходит автоматическое включение второго или же это делает дежурный персонал.

Перерыв в работе электроприёмников исчисляется временем необходимым для подключения второго источника, но не должен превышать 30-ти минут.

Считается, что этого времени должно быть достаточно для запуска автономного питания дежурным персоналом либо аварийной бригадой.

Третья категория надёжности электроснабжения

ІІІ категория – это электроприемники, не относящиеся к 1-й или 2-й категориям. При перебое в электроснабжении процесс будет остановлен до устранения неисправности.

Здесь прерывание процесса не должно превышать одних суток.

Установка дополнительного источника питания на случай аварии в этой категории не предусмотрена. И восстановление энергоснабжения происходит путем устранения неполадок.

Выбор или изменение категории надёжности электроснабжения

Согласно ПУЭ каждый потребитель самостоятельно выбирает для себя категорию надежности.

И исходит, как правило, из собственных производственных потребностей и возможностей, особенностей работы предприятия.

Иногда устанавливают автономное снабжение для наиболее важных участков, при этом весь комплекс имеет меньшую степень защиты.

Например, устройство палат интенсивной терапии и операционных имеют 1-ю группу, а общие помещения больницы 1-ю категорию.

Снабжения электроэнергией наших квартир относится к этой 3-й категории надёжности, а вот аварийного освещения лестничных площадок, системы задымленности, лифтовые установки к 1-й.

Предусмотрены меры защиты для детских учреждений, больниц. В каждом конкретном случае исходят из их потребностей в надёжности электроснабжения

От выбора категории зависит стоимость услуг, так как потребление двумя или тремя независимыми электроприёмниками энергии увеличивается пропорционально их количеству в два или три раза.

Изменение категории возможно только при изменении характеристик технологического процесса, что, на практике, маловероятно.

Согласно, действующих правил нормы распространяются на новые вводимые в строй или реконструируемые в этой части электроустановки.

Источник: https://pozvoniuristu.ru/kvartira/elektrosnabzhenie.html

2 Категория надежности электроснабжения время отключения

Потребители 3 категории электроснабжения время отключения

› Своими руками

21.01.2020

Согласно ПУЭ все потребители электрической энергии условно разделяют на три категории (группы), в зависимости от их важности.

В данном случае идет речь о том, насколько надежным должно быть энергоснабжение потребителя с учетом всех возможных факторов.

Приведем характеристики каждой из категорий электроснабжения потребителей и соответствующие требования относительно надежности их питания.

К первой категории электроснабжения относятся наиболее важные потребители, перерыв в электроснабжении которых может привести к несчастным случаям, крупным авариям, нанесению большого материального ущерба по причине выхода из строя целых комплексов оборудования, взаимосвязанных систем. К таким потребителям относятся:

горнодобывающая, химическая промышленность и др. опасные производства;

важные объекты здравоохранения (реанимационные отделения, крупные диспансеры, родильные отделения и пр.) и других государственных учреждений;

котельные, насосные станции первой категории, перерыв в электроснабжении которых приводит к выходу из строя городских систем жизнеобеспечения;

тяговые подстанции городского электрифицированного транспорта;

установки связи, диспетчерские пункты городских систем, серверные помещения;

лифты, устройства пожарной сигнализации, противопожарные устройства, охранная сигнализация крупных зданий с большим количеством находящихся в них людей.

Потребители данной категории должны питаться от двух независимых источников питания — двух линий электропередач, питающихся от отдельных силовых трансформаторов.

Наиболее опасные потребители могут иметь третий независимый источник питания для большей надежности.

Перерыв в электроснабжении потребителей первой категории разрешается только лишь на время автоматического включения резервного источника питания.

В зависимости от мощности потребителя, в качестве резервного источника электроснабжения может выступать линия электрической сети, аккумуляторная батарея либо дизельный генератор.

ПУЭ определяет независимый источник питания как источник, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом источнике питания. К числу независимых источников питания относятся две секции или системы шин одной или двух электротстанций или подстанций при одновременном соблюдении следующих двух условий:

Ко второй категории снабжения относятся потребители, при отключении питания которых, останавливается работа важных городских систем, на производстве возникает массовый брак продукции, есть риск выхода из строя крупных взаимосвязанных систем, циклов производства.

Помимо предприятий, ко второй категории электроснабжения относятся:

медицинские учреждения и аптечные пункты;

городские учреждения, учебные заведения, крупные торговые центры, спортивные сооружения, в которых может быть большое скопление людей;

все котельные и насосные станции, кроме тех, которые относятся к первой категории.

Вторая категория электроснабжения предусматривает питание потребителей от двух независимых источников. При этом допускается перерыв в электроснабжении на время, в течение которого обслуживающий электротехнический персонал прибудет на объект и выполнит необходимые оперативные переключения.

Третья категория электроснабжения потребителей включает в себя всех оставшихся потребителей, которые не вошли в первые две категории. Обычно это небольшие населенные пункты, городские учреждения, системы, перерыв в электроснабжении которых не влечет за собой последствий. Также к данной категории относят многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы.

Потребители третьей категории получают питание от одного источника питания. Перерыв в электроснабжении потребителей данной категории, как правило, не более суток — на время выполнения аварийно-восстановительных работ.

При разделении потребителей на категории учитывается множество факторов, оцениваются возможные риски, выбираются наиболее надежные и оптимальные варианты.

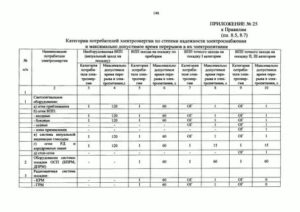

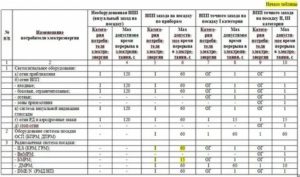

Максимальное допустимое число часов отключения в год и сроки восстановления энергоснабжения

Вопросы электрообеспечения, включая надежность электроснабжения, определяются в договоре потребителя с субъектом электроэнергетики. В договоре устанавливают допустимое число часов отключения в год и сроки восстановления электроснабжения (это фактически допустимая продолжительность перерыва питания по ПУЭ).

Для I и II категорий надежности допустимое число часов отключения в год и сроки восстановления энергоснабжения определяются сторонами в зависимости от конкретных параметров схемы электроснабжения, наличия резервных источников питания и особенностей технологического процесса потребителя, но не могут быть более соответствующих величин, предусмотренных для III категории надежности, для которой допустимое число часов отключения в год составляет 72 ч (но не более 24 ч подряд, включая срок восстановления энергоснабжения).

Что дает разделение потребителей на категории

Разделение потребителей на категории в первую очередь позволяет правильно спроектировать тот или иной участок электросети, связать его с объединенной энергосистемой.

Основная цель — построить максимально эффективную сеть, которая с одной стороны должна осуществлять в полной мере потребности в электроснабжение всех потребителей, удовлетворять требованиям по надежности электроснабжения, а с другой стороны быть максимально упрощенной с целью оптимизации средств на обслуживание и ремонт сетей.

В процессе эксплуатации электрических сетей разделение потребителей на категории электроснабжения позволяет сохранить стабильность работы объединенной энергосистемы в случае возникновения дефицита мощности по причине отключения блока электростанции либо серьезной аварии в магистральных сетях. В данном случае работают автоматические устройства, отключающие от сети потребителей третьей категории, а при больших дефицитах мощности — второй категории.

Читать еще:  Алиса как дела что делаешь

Данные меры позволяют оставить в работе наиболее важных потребителей первой категории и избежать техногенных катастроф в масштабах регионов, гибели людей, аварий на отдельных объектах, материального ущерба.

В отечественных системах электроснабжения наиболее часто используется принцип горячего резерва : мощность трансформаторов ТП, ГПП (и пропускная способность всей цепи питания к ним) выбирается большей, чем этого требует поддержание нормального режима, для обеспеченна электроснабжения электроприемников I и II категории в послеаварийном режиме, когда одна цепь питания отказывает в результате аварии (или отключается планово).

Холодный резерв, как правило, не используется (хотя более выгоден по суммарной пропускной способности), ток как предусматривает автоматическое включение под нагрузку элементов сети без предварительных испытании.

Категория надежности электроснабжения

Категория надежности электроснабжения

Согласование

Что такое категоря надежности электроснабжения?

Категория электроснабжения опрделена в ПУЭ. (выписка из ПУЭ)

Категории электроприемников и обеспечение надежности электроснабжения

Источник: https://ic-stroy.ru/svoimi-rukami/2-kategoriya-nadezhnosti-elektrosnabzheniya-vremya-otklyucheniya.html

Потребители 3 категории электроснабжения время отключения

Потребители 3 категории электроснабжения время отключения

Электрическая энергия представляет собой главный ресурс, необходимый для осуществления деятельности предприятий. Промышленное технологическое оборудование, применяемое в различных отраслях производства, имеет электрический привод. Создание нормальных бытовых условий также невозможно без электричества.

Перерывы в обеспечении потребителей электрической энергии приводят к остановке деятельности предприятий и организаций различного профиля, прекращению работы транспортных средств на электрической тяге, неработоспособности систем регулирования движения автотранспорта, вызывающей коллапс на автодорогах.

Отключения электричества у потребителей бытового сектора вызывают дискомфорт населения, лишая его освещения, а нередко и возможности обогреть жильё и приготовить пищу.

Аварийное отключение электроприёмника может приводить к различным последствиям в зависимости от характера отключаемого объекта. Причём эти последствия могут быть несопоставимыми.

Например, отсутствие подачи электроэнергии, пусть даже достаточно длительное, в жилом секторе может вызвать дискомфорт или, в худшем случае, порчу продуктов в холодильнике. Если же полностью исчезнет питание авиационного диспетчерского центра или операционного больничного отделения, это может привести к авиационным катастрофам и гибели людей на операционном столе.

Совершенно очевидно, что подходы к обеспечению надёжности снабжения потребителей электрической энергией должны быть увязаны с потенциальной опасностью, возникающей при их аварийном отключении.

Законодательством РФ в области энергетики определены градации электроприёмников по категориям надёжности электроснабжения. Категорийность объекта должна определяться ещё на стадии проектирования.

При этом принимаются во внимание:

  • особенности технологических циклов данного производства;
  • условия работы оборудования;
  • наличие на производстве опасных факторов;
  • прогнозирование ситуаций, которые могут возникнуть при перерыве электропитания конкретного потребителя.

Требования пуэ к электроснабжению потребителей различных категорий

Правила устройства электроустановок (ПУЭ) подразделяют все электроприёмники потребителей по признаку тяжести последствий перерывов в электропитании на 3 группы: 1, 2 и 3 категории надёжности электроснабжения.

Рассмотрим подробнее характеристики электроприёмников различных категорий обеспечения надёжности электроснабжения и технические требования ПУЭ, предъявляемые к организации их электропитания.

1 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

Первый уровень по категорийности, в соответствии с ПУЭ получают электроприёмники тех предприятий и организаций, перерыв в обеспечении которых электрической энергией влечёт за собой наиболее тяжёлые последствия. Первый категорийный уровень обеспечения электроэнергией условно делится на две группы потребителей.

К группе специально выделенных электроприёмников ПУЭ относит объекты, отключение электроэнергии на которых может иметь следующие последствия:

  • возникновение ситуаций, представляющих опасность для жизни людей;
  • нарушение технологических циклов, способных привести к взрывам или пожарам.

Обеспечение электропитания потребителей, относящихся к выделенной группе в составе электроприёмников первой категории надёжности электроснабжения, осуществляется по следующему принципу:

Для обеспечения питания таких электроприёмников по требованию ПУЭ должно быть предусмотрено 3 не связанных друг с другом источника.

Схема автоматики должна осуществлять обеспечение взаимного резервирования каждого из 3 источников.

Схемы подачи электрической энергии, предполагающие ручное включение резервного питания при отключении рабочего источника, для объектов первой категорийности по надёжности обеспечения электричеством не могут быть применены.

Одним из 3 независимых источников может быть автономная электростанция, оборудованная автоматическим запуском при отключении рабочего питания. Допускается использование для обеспечения резерва агрегатов бесперебойного питания и аккумуляторных батарей.

Приоритеты линий электроснабжения в логике работы автоматических устройств определяются при проектировании системы автоматизации и зависят от технических и режимных особенностей питающих линий.

Обеспечение электроэнергией потребителей, имеющих первую категорийность, но не отнесённых к особо выделенной группе, осуществляется в соответствии с правилами ПУЭ двумя не связанными между собой источниками. Переключение питания должно осуществляться автоматически.

В качестве резерва может использоваться автономный электрогенератор с автоматическим запуском от системы контроля напряжения.

Отключение питания электроприёмников первого категорийного вида по надёжности, не относящихся к специально выделенной группе характеризуется следующими последствиями:

  • причинение материального ущерба в результате остановки крупносерийных промышленных производств;
  • нарушение сложных технологических цепочек, вызывающее продолжительный массовый останов промышленного оборудования;
  • сбои в работе жизненно необходимых объектов коммунального хозяйства и городской инфраструктуры;
  • массовая неработоспособность средств связи и телевизионного вещания.

В случаях, когда техническая возможность обеспечения требуемого уровня резервирования электропитания отсутствует, правила требуют на стадии проектирования производства предусмотреть технологическое резервирование.

Для этого должен быть пересмотрен весь технологический процесс. При необходимости устанавливаются дополнительные агрегаты для обеспечения безаварийного останова технологических цепочек.

2 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

В эту категорийную группу включены потребители, характеризующиеся следующими последствиями перерывов электроснабжения:

  • недоотпуск продукции, носящий массовый характер;
  • простой большого количества рабочей силы и производственных мощностей;
  • нарушение нормальной жизнедеятельности большого числа людей.

Электроприёмники, отнесённые ко второй категории надёжности электроснабжения, в соответствии с правилами ПУЭ должны получать питание от двух независимых энергоисточников.

В отличие от потребителей первой категорийности, обеспечение резервирования электроснабжения объектов второй категории может осуществляться вручную. Это означает, что допускается перерыв подачи электроэнергии на время, необходимое дежурному персоналу электроустановок для выполнения необходимых переключений.

3 КАТЕГОРИЯ НАДЁЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

Категорийность три в соответствии с формулировкой ПУЭ получают электроприёмники, не попавшие в первую и вторую категории. Сюда относятся предприятия и организации, остановка которых не представляет опасности и не затрагивает группы населения.

Это объекты городской инфраструктуры – пункты ремонта, предприятия бытового обслуживания и другие точки подобного типа. В данной категории находятся и бытовые потребители электрической энергии.

Правда, если речь идёт о небольшом их количестве, поскольку в соответствии с ПУЭ, опасность нарушения жизнедеятельности «большого числа городских и сельских жителей» является признаком электроприёмника второй категории надёжности обеспечения электроэнергией.

Источник: https://akado-gid.ru/potrebiteli-3-kategorii-jelektrosnabzhenija-vremja/

Категории надежности электроснабжения по пуэ — 1,2 и 3 категории надежности — Правовой мир

Потребители 3 категории электроснабжения время отключения

Существует ПУЭ (правила устройства электроустановок), где можно определиться с классификацией электропотребителей и познакомиться с условным их разделением по надёжности.

Если рассматривать многоэтажный дом и больницу, то надёжность второй, должна быть выше.

Так как здесь ведётся подключение реанимаций и операционных помещений к питающему устройству, следовательно, аварийное выключение может привести к потере человеческой жизни или её угрозе.

  • Если рассматривать химическое предприятие, то здесь отключение от электроэнергии повлечёт за собой взрыв, жертвы и нанесён будет материальный ущерб, отсюда этот объект является важным и требует надёжного электроснабжения.
  • Все объекты тщательно изучаются, и им присваиваются категории надёжности.
  • Какие категории выделяют:
  • Первая. Эту группу называют ещё очень важной. Так как здесь отсутствие питания ведёт к необратимым процессам, а, главное, создаёт опасность человеческой жизни, государства и может создаваться аварийная ситуация, которая выльется в большой материальный ущерб. Поэтому здесь включается бесперебойное питание от двух независимых источников, когда автоматическое переключение с одной шины на другую ведётся в считаные доли секунд. Также в первой группе для того чтобы увеличить надёжность предусматривают третий источник, например, аккумуляторные батареи, автономные мини-электростанции и т. д. Этот источник предназначается для особой группы. Ими может питаться и второй энергоноситель.
  • Вторая. Аварийное отключение питания может привести к массовому браку, нарушению технического процесса, жизнедеятельности людей. Здесь также используются два независимых и взаимозаменяемых источника. Этой группой пользуется значительное число электропотребителей.
  • Третья. Те потребители, что не входят к первым двум категориям, относятся в 3 группу. Здесь используется один источник электроснабжения, только обязательным условием является остановка питания не более одних суток. Источником может быть одно трансформаторное КТП и в один год допускается 72 часа отключений.

Чем важнее категория, тем выше её стоимость, так как ведёт к установке дополнительного оборудования, отсюда будет и общая система электропотребления достаточно сложная.

Требования к источникам электроснабжения

Электроприёмники каждой категории согласно правилам установки имеют определённые требования.

  • В 1 группе элктроприёмников обязательно питание подключается от независимых блоков питания. А если речь идёт об особой группе приёмников, то здесь дополнительно предусматривается третий независимый взаимно резервирующий электрический блок. Таким образом, обеспечивается бесперебойное и надёжное электрическое питание. Так как сбои в электропитании могут привести к человеческим жертвам, материальному ущербу, нарушению технического процессу, сбою работы телевидения и т. д.
  • Во второй группе электроприёмников также идёт обеспечение от двух независимых источников. С той лишь разницей, что здесь допускается некоторое количество времени для подключения резервного источника, тогда как в первой категории переключение ведётся автоматически. Резервное питание может подключаться выездной оперативной бригадой или дежурным персоналом. Перерыв питания в этой группе может привести к простою рабочих и электрооборудованию, остановке выпуска продукции.
  • В электоприёмниках третьей группы питание ведётся одним источником и перерыв в питании не может быть более 24 часов.

Категории надёжности электроснабжения здания/объекта

Существует таблица, где отображается категория надёжности жилых домов, общежитий, учрежденческих зданий и объектов:

  • Жилой дом, где есть наличие электроплит, относят ко 2 группе.
  • Дом, в котором 8 квартир и имеются электроплиты – 3-я группа.
  • Садовые участки – 3.
  • Помещение с противопожарным оборудованием – 1.
  • Общежитие, где проживают больше 50 человек – 2. Меньше 50–3.
  • Индивидуально тепловой пункт и ЦТП – 1.
  • Здания, где работают больше 2 тысяч человек – 1.
  • Высотные здания больше 16 этажей – 1.
  • Санаторные здания и дома отдыха – 1.
  • Госстрах и финансовые учреждения с наличием охранной сигнализации и противопожарных устройств – 1.
  • Библиотеки с охранным обустройством – 1.
  • Библиотеки, где хранятся одна тыс. экземпляров книг – 2.
  • Сохранность экземпляров книг до 100 единиц – 3.
  • Дошкольные и школьные учреждения с охранным оборудованием – 1.
  • Гостиницы с охранным и противопожарным обустройством – 1.
  • Столовые, кафе и другие помещения для приёма пищи – 1.
  • Здания бытового обслуживания (парикмахерские, где больше 15 человек, ателье, когда 50 людей и химчистки с производительностью в 500 кг) – 2.
  • Музеи федерального, краевого и республиканского значения – 1.
  • Медицинские здания с интенсивной терапией, операционной, палатой недоношенных детей – 1.
  • Временные объекты – 3.

Здание, которое имеет 3 группу и питание происходит по одной линии, следует охранное и пожарное оборудование подключать к автономным источникам.

Силовые электроприёмники и освещение подключаются от трансформаторов.

  1. Трансформаторные подстанции используются для общественных зданий встроенные или пристроенные.
  2. Жилое здание может питаться от пристроенных подстанций только в том случае, если они наполнены жидким диэлектриком.
  3. Использование ТП в жилом корпусе и школьном заведении запрещено.
  4. Размещать ТП следует таким образом, чтобы была возможность круглосуточного доступа для организаций и персонала, которые занимаются обслуживанием.

Схемы (описание)

Обязательным условием приёмников первой группы являются независимые источники питания. И в случае нарушения электропитания, автоматически идёт его восстановление от резервного электроснабжения. Электричество независимых источников ведётся с различных подстанций или с одной. При этом должны, соблюдены некоторые условия:

  • Шины или секции подключаются от независимых источников;
  • Соединения между шинами или секциями не должно быть. Отключение происходит автоматически в аварийной ситуации.
  • Резервным источником питания могут служить аккумуляторные батареи, приборы бесперебойного питания, местные электростанции.
  • Рис.1

На рисунке 1 показана радиальная схема потребителей 1 категории. Во время аварийного выключения электроэнергии на одной из секций произойдёт автоматическое включение выключателя на шине.

Со второй категорией потребителей при нарушении целостности электрической цепи возможна некоторая задержка питания, пока не включится резервное электрическое устройство.

Рис.2

Вторая схема рис.2 отображает потребителей 2 категории. Также можно использовать и для 1 группы.

  1. Аварийное отключение питания на одной из секций не помешает продолжению работы второй секции.
  2. Рис.3

На рис 3 изображена схема потребителей 3 категории. Используя аварийный источник, схему можно использовать для потребителей 1 категории.

Кто и как определяет

Критериями выбора категорий в электроснабжении являются численность людей.

Рассматривается, прежде всего, их безопасность и уровень материального ущерба, если произойдёт отключение электропитания.

Для таких целей проектировщиками разработан классификатор различных видов электроснабжения. В нём указываются типы зданий, объектов, стоит только выбрать нужное строение с определённой категорией.

В производственных зданиях, чтобы определить нужную группу электропитания участвуют технологи и используются документ СП 31–110–2003 и ПУЭ (правила устройства электроустановок). Всё зависит от опасности и возможного материального ущерба.

Чем она ниже, следовательно, и категория будет ниже и наоборот. Например, объекту, связанному с пожаром всегда присваивается первая категория.

Иногда категория здания и электроснабжения не совпадают.

Такое случается в тепловых пунктах, и в технических условиях прописывается разрешённая мощность индивидуально для каждой группы электроснабжения.

Источник:

Категории надежности электроснабжения: требования электроприемников потребителей к источникам энергоснабжения

Требования к надежности электроснабжения в настоящий момент является одним из важных аспектов работы потребителей. От существующего уровня надежности энергоснабжения электроприемников потребителя зависит количество брака на производстве,  качество изготовляемой продукции и, как следствие, конкурентоспособность компании в целом.

Сразу стоит отметить, что вопросы надежности энергоснабжения затрагиваются в основном в Правилах устройства электроустановок. Ответственность поставщика электроэнергии за низкие показатели качества электроэнергии и низкую надежность электроснабжения в действующем законодательстве в электроэнергетике прописано слабо.

Однако некоторые моменты все-таки определены.

Как не допустить простоя предприятия из-за отключения электроэнергии или с кого взыскать убытки от возникновения брака вследствие несоблюдения поставщиком электроэнергии показателей, определенных для различных категорий надежности электроснабжения, об этом и попытаемся разобраться в этой статье.

Для начала предлагаем разобраться с особенностями надежности энергоснабжения потребителей. В соответствии с Правилами устройства электроустановок (ПЭУ 7 издание) выделяют три категории надежности электроснабжения.

  • Первая категория надежности электроснабжения (1 категория надёжности)
  • Вторая категория надежности электроснабжения (2 категория надёжности)
  • Третья категория надежности  электроснабжения (3 категория надежности)

Источник: https://stepnoeadm.ru/kvartira/kategorii-nadezhnosti-elektrosnabzheniya-po-pue-1-2-i-3-kategorii-nadezhnosti.html

Категории надежности электроснабжения по ПУЭ

Потребители 3 категории электроснабжения время отключения

В середине прошлого века были сформулированы правила устройства электроустановок (сокращено ПЭУ). С того времени эти правила не один раз дополнялись и менялись. Но цель данного документа остается неизменной – обеспечить безопасность для городских граждан, которые активно пользуются электроустановками.

Требования электроприемников электроснабжения

Основные требования, касающиеся электроприемников электроснабжения, перечислены в документе ПЭУ. Но к сожалению, некоторые моменты из этих требований определены не в полном объеме.

Начнем с того, что ПЭУ предусмотрены категории надежности электроснабжения, но только для 3 категории более или менее расписаны конкретные требования. Так, для 3 категории электроснабжения были установлены такие требования:

  • допускается отключать электроснабжение не более чем на 72 часа в год;
  • одно отключение электроснабжения может длиться не больше суток;
  • в случае необходимости увеличить срок отключения, поставщик электроэнергии должен согласовать сроки отключения с Федеральной службой, которая осуществляет надзор в технологической, экологической и атомной сферах.

Для пользователей первых двух категорий сроки отключений определяются:

  1. Соглашением на поставки электроэнергии.
  2. На основании сведений об источниках электроснабжения и фактической схемы, а также наличия вариантов резервного питания.

Тем пользователям, которые принадлежать к 1 или 2 категории, необходимо подробно обсудить с поставщиком электроэнергии условия восстановления электроснабжения при возникновении различных аварийных ситуации.

Стоит отметить также, что Гражданским законодательством предусматривается ответственность для поставщиков электроэнергии за действия или бездействия, которые стали причиной возникновения убытков.

Чтобы получить компенсацию за такие убытки, предприятие должно выполнить 2 условия:

  1. Заключить акт о технологической или аварийной брони.
  2. Подать иск в суд с требованием компенсации ущерба.

Получить компенсацию ущерба будет намного проще, если в контракт о поставке электроэнергии добавить пункт об ответственности за нарушения поставки электроэнергии.

Сколько категорий надежности электроснабжения выделено правилами устройства электроустановок (ПУЭ 7 издание)?

7 издание ПУЭ выделяет:

  1. Первую категорию надежности.
  2. Вторую категорию надежности.
  3. Третью категорию надежности.

К каждой категории относится определенный перечень электроприемников.

Первая категория надежности электроснабжения (1 категория надежности)

Первая категория присваивается в тех случаях, когда:

  1. Потребитель нуждается в беспрерывной поставке электроэнергии;
  2. Отключение электроэнергии даже на несколько минут повлечет за собой угрозу для здоровья людей, их жизни, безопасности страны;
  3. У пользователя имеются энергопринимающие устройства, предотвращение работы которых в связи отключения электроэнергии может вызвать взрыв или пожар.

К 1 категории относят электроприемники:

  • медицинских учреждений, в которых даже недолгое отсутствие электроэнергии может причинить для жизни больных;
  • противопожарного оборудования в медицинских учреждениях;
  • котельных, что являются основным источником тепла для потребителей 1 категории;
  • подпиточных, а также сетевых насосов в котельных, что относятся к 2 категории и оснащены водогрейными котлами мощностью больше чем 10 Гкал/ч;
  • насосных станций для водопроводов, обеспечивающих населенные пункты с чисельностью более 50 000 человек;
  • насосных станций для канализаций, что имеют аварийный выпуск как минимум раз 2 суток;
  • насосных артезианских скважин 3 категорий, что работают на общую водопроводную сеть;
  • аварийное или эвакуационное оборудование, лифты, состоящих как минимум с 17 этажей;
  • противопожарных систем, сигнализации, лифты в помещениях высотой минимум 17 этажей, учреждений, где работает минимум 2 тысячи человек и отелей на 1 тысячу мест;
  • учреждений, финансирующих союзными или республиканскими организациями;
  • библиотек и архивов, где фонд составляет примерно 100 тысяч единиц;
  • выставок, музеев регионального значения, а также сигнализации и противопожарные системы в этих зданиях;
  • противопожарных устройств в образовательных учреждениях, где проходят обучения минимум 1 тыс. человек;
  • противопожарных систем, пожарных насосов, аварийного и эвакуационного оборудования в спортивных зданиях на 800 мест;
  • заведения общественного питания минимум на 500 мест;
  • сигнализации и противопожарного оборудования в магазинах с площадью минимум 2 тысячи м2;
  • тяговых систем для электроснабжения 3 категории для электрического транспорта в городе;
  • вычислительных центров, выполняющих задачи, процессы и проблемы 1 категории;
  • пунктов для диспетчеров в сетях газоснабжения, электрических сетях, сетях освещения и водного хозяйства;
  • централизованной охраны;
  • тепловых пунктов, что обслуживают здания на 17 и больше этажей;
  • ЦП в городах с общей нагрузкой минимум 10 тысяч кВ•А.

Схема электроснабжения для 1 категории состоит из 2 независимых источников питания. Если в случае аварии 1 такой источник перестанет работать, электроснабжение будет осуществляться по 2 источнику.

К 2 категории электроснабжения зачисляют:

  • жилые помещения, оснащенные электроплитами;
  • жилые помещения на 6 и больше этажей, оснащенные газовыми плитами;
  • общежития, в которых проживает от 50 человек;
  • предприятия и организации, где трудится от полусотни до 2 тысяч человек;
  • аптеки, а также медицинские заведения;
  • учреждения для детей;
  • спортивные учреждения с накрытием на 300-800 посадочных мест;
  • спортивные сооружения без накрытия, имеющие как минимум 20 рядов;
  • заведения общественного питания на 100-500 мест;
  • торговые точки, имеющие площадь для торговли 250-2000 м2;
  • прачечные, бани и химчистки;
  • организации, занимающиеся обслуживанием транспорта города;
  • ателье и бытовые комбинаты на минимум 50 рабочих мест;
  • парикмахерские и салоны красоты на минимум 10 рабочих мест;
  • насосные станции для водопроводов в населенных пунктах от 50 до 50 тысяч человек;
  • насосные станции для канализаций с возможностью аварийного выпуска как минимум раз в сутки, сооружения для канализаций и водопроводов;
  • учебные учреждения на 200-1000 человек;
  • здания, где размещаются выставки и музеи местного значения;
  • отели на 200-1000 спальных мест;
  • библиотеки и архивные организации, где начисляется от 10 тысяч до 1 миллиона единиц;
  • лаборатории, а также центры, проводящие вычисления;
  • ЦТП, расположенных в микрорайонах;
  • пункты диспетчеров, расположенных в жилых районах;
  • осветительные установки для дорог и туннелей;
  • ТП и ЦП в городах, имеющие общую нагрузку от 400 до 10 тысяч кВ•А.

Для схемы электроснабжения 2 категории также используют 2 независимых источника питания.

В случае выхода из строя электроприемника из этой категории может снизиться количество производимых товаров, случиться простой оборудования или нарушиться привычный ритм жизни городского населения.

Третья категория надежности электроснабжения (3 категория надежности)

В перечень электроприемников, которые относятся к 3 категории, относят:

  1. Магазины.
  2. Офисные здания.
  3. Небольшие здания предприятий.

При желании потребитель может изменить категорию надежности электроснабжения.

Выбор или изменение категории надежности электроснабжения

Порядок выбора или изменения категории надежности описан в правительственном постановлении, принятом в 2004 году. Там говориться, что пользователь имеет право сам выбирать категорию.

Решение о смене категории также принимается потребителем самостоятельно. Чаще всего пользователи переходят из 3 категории на 2 или 1. Для такого перехода нужно:

  1. Подать заявление на технологическое подсоединение к выбранной категории.
  2. Оплатить подключения к новой категории электроснабжения.

Стоимость присвоения 3 категории электроснабжения обойдется потребителям дешевле, чем подключение 1 или 2 категории. Связано это с тем, что для первых двух категорий нужно 2 независимых источника питания.

Источник: https://urist7.ru/drugoe/kategorii-nadezhnosti-elektrosnabzheniya-po-pue.html

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
